FAMILLES REVIT : LES BASES

Les objets sont un des supports principaux d'une maquette numérique.

Explications simples sur la gestion des familles dans Revit, hiérarchie et bonnes pratiques.

Les catégories

Une classification standardisée est intégrée dans le logiciel : les catégories.

C'est le plus haut niveau de la hiérarchie des familles.

➱ Catégories de modèles :

                      classification des objets

Affecter la bonne catégorie c'est assurer un meilleur contrôle :

✓ de la visibilité (remplacement de graphismes dans "VV")

✓ de la sélection (filtre par catégorie)

✓ de l'export (tables de mappage selon catégories en IFC et DWG)

🚫 Attention : impossible de créer ou supprimer des catégories. Elles sont natives et non-modifiables.

On ne peut que choisir parmi celles proposées.

Il existe 2 principaux groupes de catégories :

➱ Catégories d'annotations :

                     classification des annotations

💡Bon à savoir :

Les certaines catégories abritent des sous-catégories.

Certaines sont natives et (non-modifiables) mais il est possible de créer des sous-catégories dans des familles chargeables !

Ces sous-catégories sont utiles pour :

✔ Affiner gestion de la visibilité dans une vue ("VV")

✔ Faciliter la gestion du graphisme ("Style d'objet")

✔ Créer une bibliothèque de famille homogène et cohérente

NB : toutes les sous-catégories d'une famille sont intégrées dans le projet lors du chargement

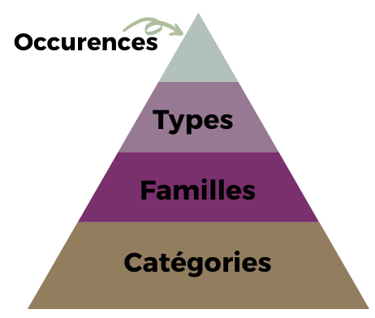

➱ En bref : 1 catégorie = 1 espèce

Elles permettent de "ranger" les éléments pour :

✦ les définir précisément

✦ les identifier facilement

✦ leur affecter des paramètres pertinents

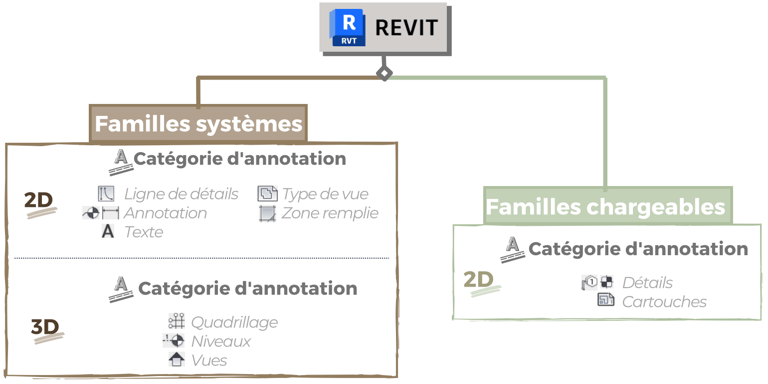

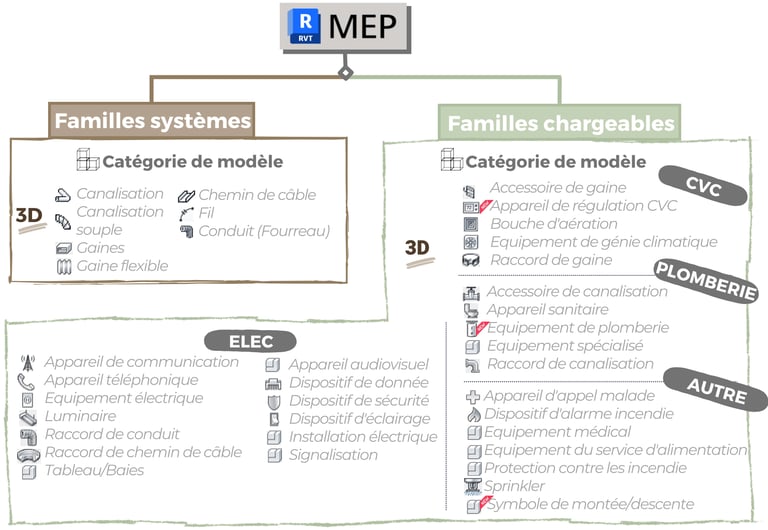

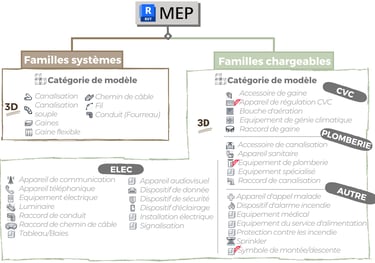

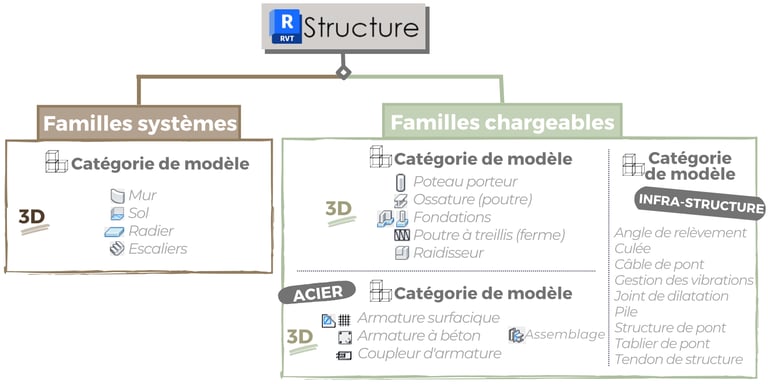

❖ Familles systèmes :

Ce sont des familles prédéfinies dans un projet/gabarit. On pourrait presque les comparer aux éléments de construction.

Elles sont :

✦ pré-enregistrées et paramétrées dans un gabarit pour être "prêtes à l'emploi" dans un projet

✦ définies par des types

✦ généralement des familles "hôtes" pour héberger des familles chargeables

Revit héberge 3 genres de familles dissociables :

🚫 Attention : Leur utilisation doit être consciencieuse puisqu'elles :

✦ sont difficile à réutiliser

✦ alourdissent et ralentissent le fichier

✦ ne sont pas paramétrables

✦ sont composées uniquement d'une catégorie et d'une géométrie

(non-exploitable en dehors de leur représentation 3D)

💡Bon à savoir :

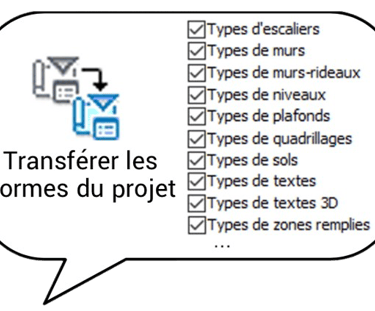

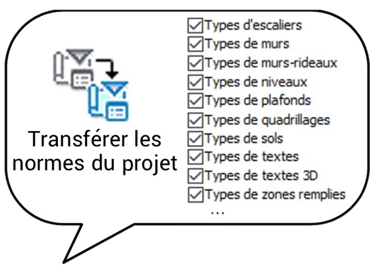

Il est possible de récupérer les familles systèmes d'un autre projet avec un transfert de normes

A condition de :

✔ ouvrir le projet/gabarit de "récupération" dans la même fenêtre Revit que le projet actif

✔ choisir judicieusement les éléments à transférer

✔ garder en tête que c'est tout ou rien (transfert de toutes les familles sélectionnées)

Familles

❖ Familles chargeables :

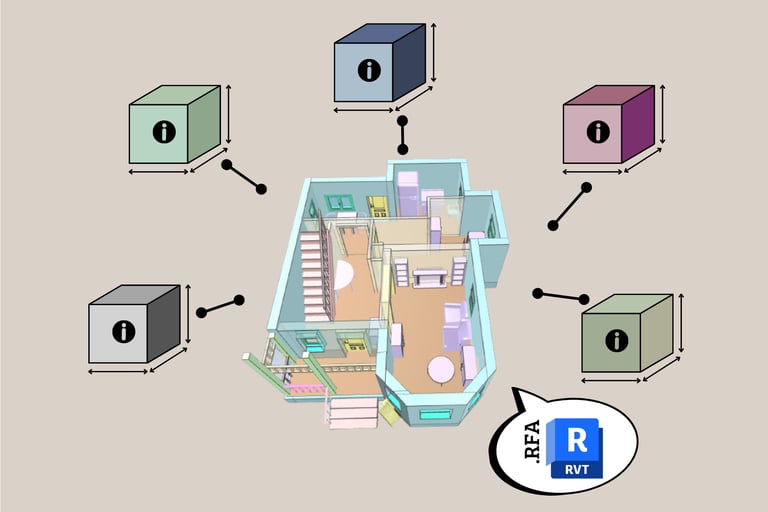

Ces familles sont créées dans des fichiers externes (.rfa) pour être chargées dans un projet (.rvt). On pourrait presque les comparer aux éléments d'installations.

Elles sont :

✦ totalement personnalisables

✦ indéfiniment réutilisables

💡Bon à savoir :

Pour identifier familles chargeables : elles ont l'option "Modifier la famille" une fois sélectionnées.

❖ Familles in situ :

Elles ont la particularité d'être des éléments propres au projet.

Elles sont utilisées pour modéliser un élément dont la géométrie s'appuie directement au projet.

Exemple : une engravure qui file le long d'une façade à géométrie complexe.

💡Bon à savoir :

Pour identifier familles in situ : elles ont l'option "Modifier in situ" une fois sélectionnées.

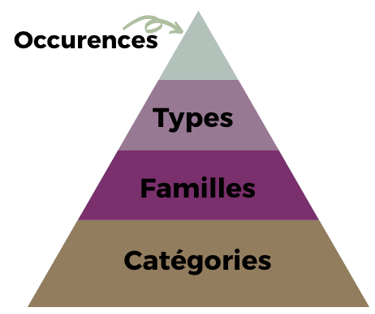

➱ En bref : 1 famille = 1 objet / élément

Les types

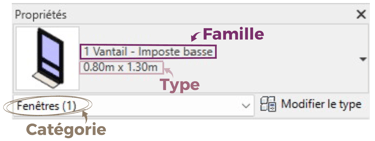

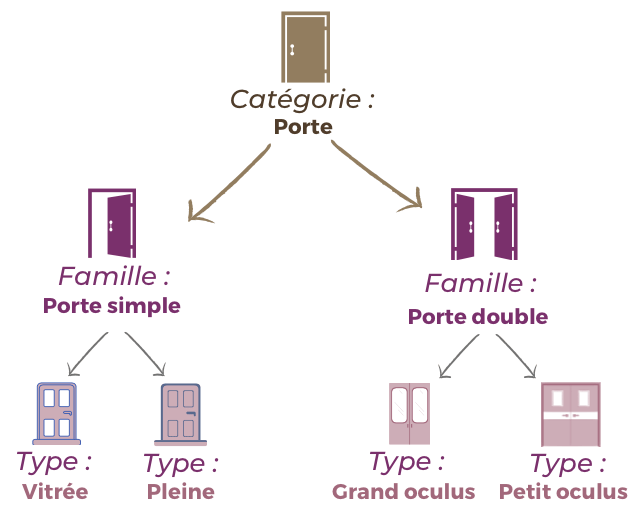

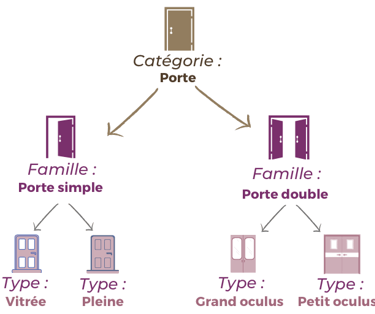

Une famille peut être déclinée en plusieurs "sous-familles" : les types.

💡Bon à savoir :

Pour mieux comprendre les familles :

Ils permettent de :

✓ d'adapter les paramètres (visibilité, matériaux, dimensions, etc)

✓ regrouper les objets de même nature

✓ identifier plus précisément les éléments

✓ structurer plus facilement le modèle

➱ En bref : 1 type = 1 référence

Les occurrences

Une fois placés dans le projet, les types deviennent des éléments uniques : des occurrences.

➱ En bref : 1 occurrence = 1 numéro de série

Elles ont :

✓ un identifiant unique (ID)

✓ une position spatiale précise en X, Y et Z (hors annotations)

✓ des valeurs uniques de paramètres (d'occurrence !)

Les bonnes pratiques !

Gérer la multitude de famille dans le projet peut devenir très vite accablant…

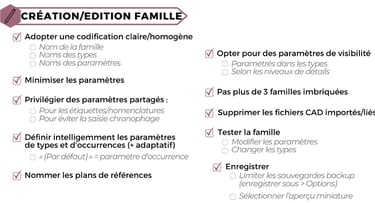

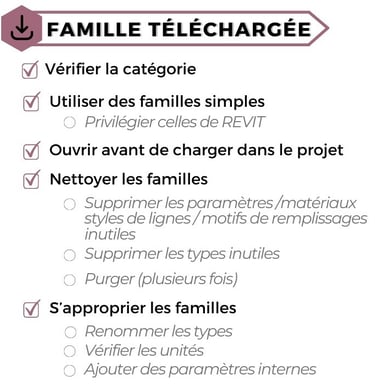

Petits tips de bonnes pratiques d’utilisation de familles : la check-list ultime.

❖ Bibliographie :

✦ Philippe Drouant, Familles paramétriques et modélisation avancée avec Autodesk Revit, Le Moniteur, 2021

✦ Jonathan Renou et Stevens Chemise, Revit pour le BIM 4ème édition, Eyrolles, 2018

✦ Philippe Drouant, Autodesk Revit pour les bureaux d'études Fluide, Le Moniteur, 2019
