OBJETS NUMERIQUES DANS LES MAQUETTES

Des plans 2D à la maquette numérique, les enjeux de l'évolution digitale dans le BIM à travers les objets

BIM

9/13/2022

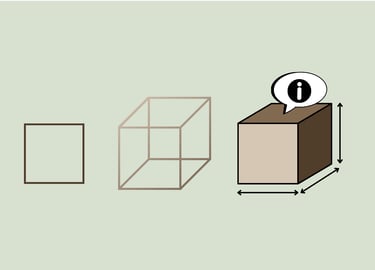

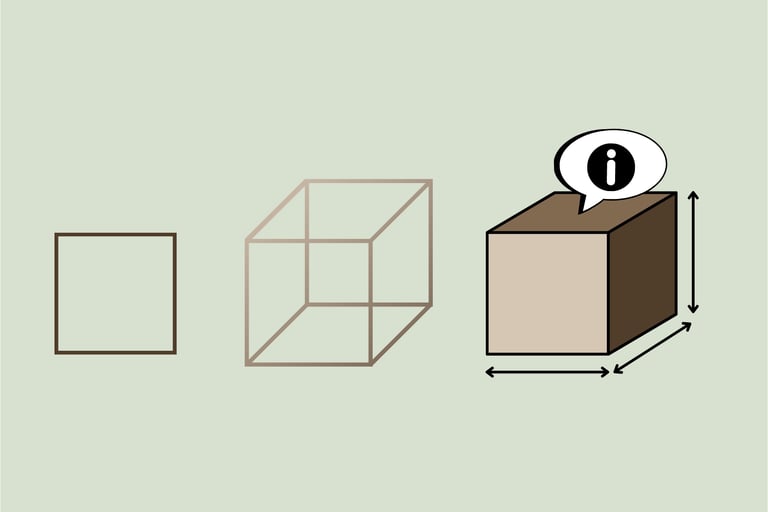

Les supports utilisés autour d'un projet n'ont cessé d'évoluer : plans 2D, modèles 3D et maquettes "intelligentes"

Petit tour d'horizon sur cette évolution et sur les enjeux des maquettes numériques

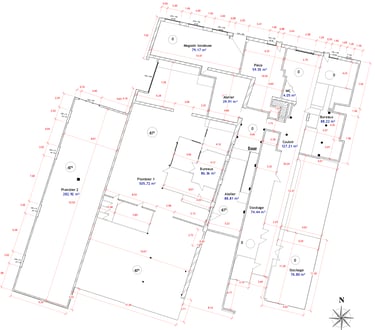

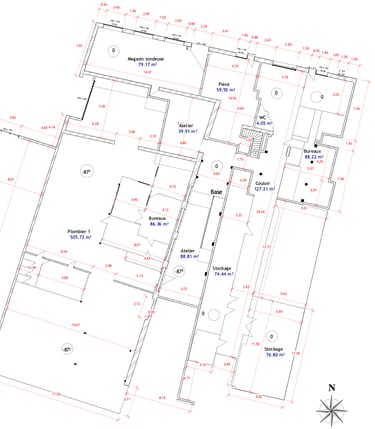

Les plans 2D

❖ Objectifs :

Les plans, documents graphiques, sont des projections horizontales d'éléments. Ils sont constitués de lignes qui représentent les arêtes d'un objet.

❖ Les limites :

➱ L'altimétrie :

Possibilité de repérer les éléments sur les plan X et Y mais pas Z

Difficulté pour se rendre compte de l'ampleur et de la localisation précise des éléments

______________________________________________

❖ Forme :

Somme de lignes, polylignes et annotations 2D.

Dessinées à la main une par une, à l'ancienne, ou via un logiciel de CAO/DAO (type Autocad Autodesk), chaque niveau de chaque discipline est retranscrit au format papier ou PDF.

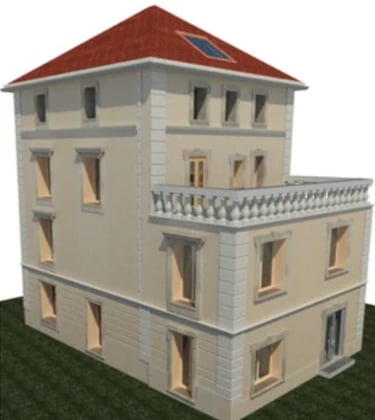

Un modèle 3D

❖ Objectifs :

❖ Concrètement :

➱ Les conflits :

Appréhender visuellement les conflits entre différents éléments (de disciplines différentes ou non)

➱ La projection :

Mieux comprendre le projet, les espaces, les encombrements et les dépendances avec le reste de l'ouvrage

__________________________________________

❖ Forme :

Représentation géométrique d'objets en 3 dimensions.

Le modèle 3D comprend la perspective, et donc l'encombrement des éléments.

Chaque objet est contextualisé et représenté dans son entièreté, dans l'environnement.

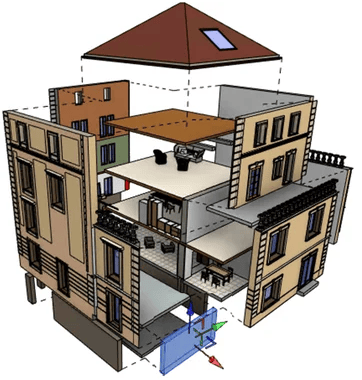

Maquette numérique

❖ Objectifs :

❖ Concrètement :

➱ Capitaliser :

Regrouper directement dans l'objet toutes les informations et dans un même support (la maquette)

➱ Afficher :

Filtrer des paramètres précis dans une démarche de contrôle ou de compréhension

➱ Collaborer :

Optimise la collaboration des acteurs autour des maquettes fédérées

(au sens du BIM)

❖ Forme :

Objets géométriques avec des informations alphanumériques/documentaires.

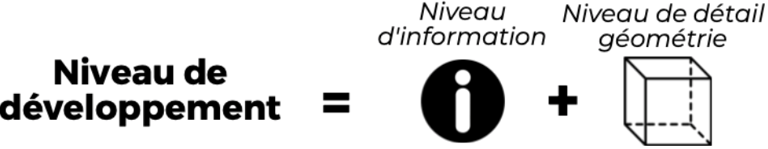

❖ Niveau de développement :

Les éléments qui constituent la maquette numérique sont organisés selon un niveau de développement (NDD ou LOD en anglais).

Ils sont définis selon l’avancement du projet (ESQ, APS, APD, PRO/DCE, EXE/SYN/DOE).

A noter : la plupart des logiciels de conception en 3D intègre en parallèle la réalisation de plans 2D (en plus de la représentation 3D)

❖ Dans la pratique :

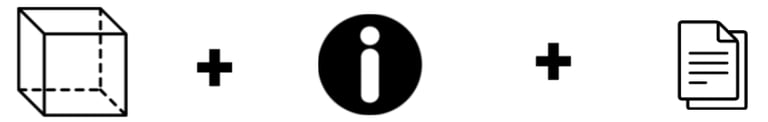

La « magie » opère en fusionnant une géométrie renseignée avec des informations et parfois même avec de la documentation.

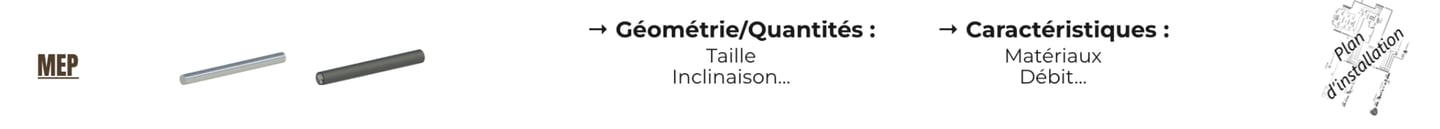

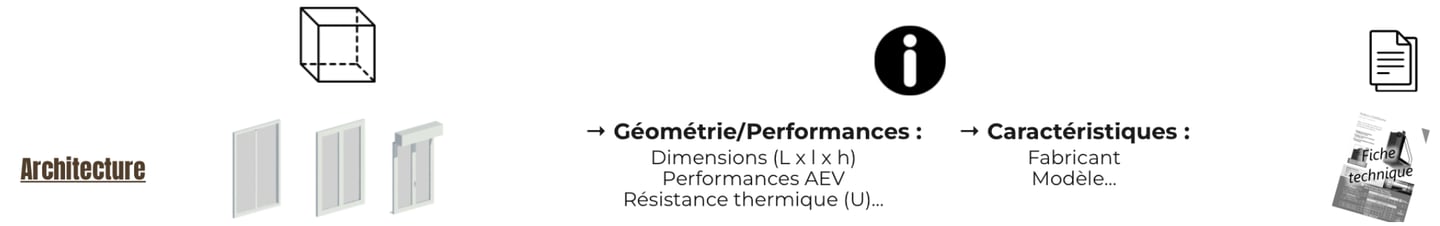

Selon les disciplines, les objets évoluent différemment :

Une maquette constitué d'objets numériques comprend une géométrie avec des informations. Elle stocke ces données dans chacun des objets et forme une base de données intelligente et structurée.

Chaque composant d’une construction est en réalité caractérisé par des informations dimensionnelles, techniques, etc. Cette base d’informations se doit d’être fiable, le renseignement de celles-ci est rigoureux mais prend plus de sens lors de gestion de projet. Elle apporte des informations supplémentaires et non négligeables.
