TOP 5 PLUGINS REVIT - GRATUITS (Partie 2)

Suite des 5 plugins Revit à installer pour gagner en rapidité et en efficacité

REVIT

9/13/2022

Deuxième édition des plugins            evit pour gagner du temps en modélisant, contrôlant ou exportant.

Voici les 5 autres plugins gratuits les plus les plus intéressants !

1 - MASTER PURGER

Objectifs :

Analyse et purge les éléments non accessibles à la purge native de Revit, comprenant :

Dans la pratique :

C’est un plugin en anglais mais très simple d’utilisation et très efficace avec ses 5 commandes :

  • les vues, nomenclatures et légendes non placées sur feuille

  • les pièces, espaces et zones de définition non utilisés

  • les fichiers CAO importés ou liés

Les + :

✓ L’interface synthétique et concise de Master Purger. Le fichier redevient "sain" en quelques clics (et avec un peu d’attention)

✓ La vue active ne sera pas supprimée même si elle est déverrouillée

______________________________________________

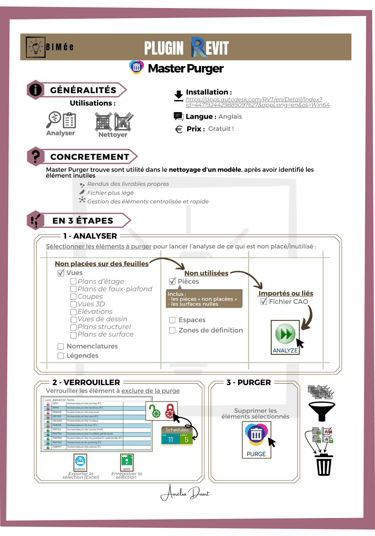

⇩ Télécharger la fiche mémo de Master Purger ! ⇩

➱ Analyse :

extrait les composants non utilisés parmi tous ceux du projet

➱ Verrouillage :

verrouille les éléments à épargner de la purge

(par défaut, tous les éléments sont déverrouillés et donc potentiellement supprimés)

➱ Exporter :

exporter en tableaux les éléments analysés qui répertorient leur ID, leur type et leur numéro (pièces)

➱ Enregistrer :

garde en mémoire les éléments verrouillés ou non

(même après avoir fermé la fenêtre du plugin ou fermé le projet !)

➱ Purger :

supprime les éléments sélectionnés et déverrouillés

2 - PARAMANAGER

Objectifs :

ParaManager, un autre module Diroots, facilite la gestion de tous les paramètres :

Dans la pratique :

Toutes ces fonctions s’organisent autour de 5 onglets :

Les + :

✓ Interface simple et intuitive pour se concentrer sur l'action de faire la tâche et non comment la faire

✓ Double click sur barre “ParaManager” pour afficher/réduire la fenêtre et accéder au projet

(Diroots)
  • création ou fusion de fichier(s) de paramètres partagés

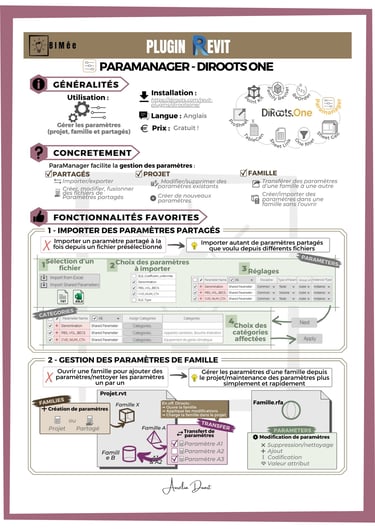

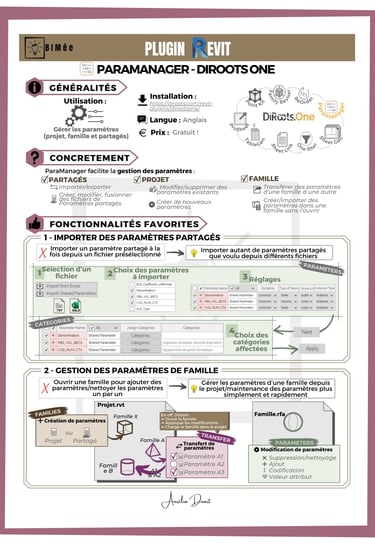

⇩ Télécharger la fiche mémo de ParaManager ! ⇩

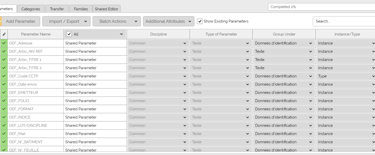

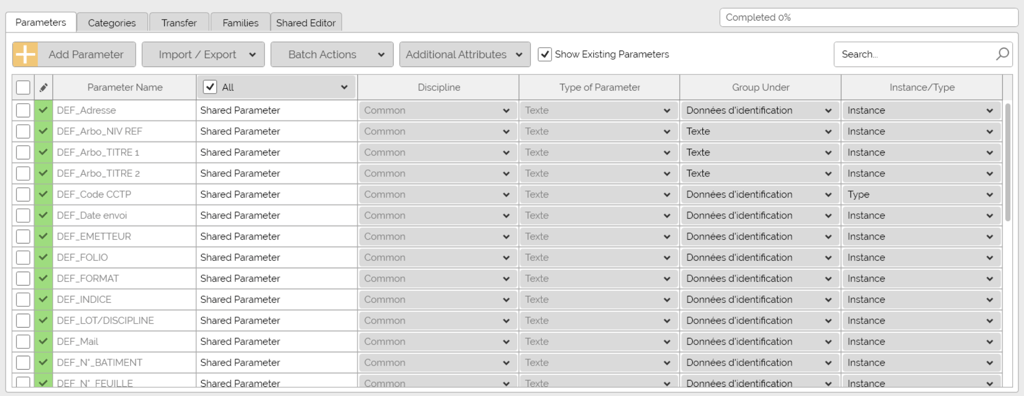

Parameters :

Commande les paramètres à affecter au projet (paramètre du projet)

Fonctions de :

  • Création de paramètre “neufs”

  • Création de fichier de paramètres partagés depuis les paramètres existants du projet

  • Import de paramètres partagés depuis un/des fichier(s) excel ou txt

  • Duplication/suppression des paramètres existants

⚠️ C’est une commande complètement dissociée du projet, comme l’est celle de “paramètre partagés” de Revit

  • affichage centralisé de tous les paramètres

  • gérer les paramètres des familles depuis le projet

Categories :

Affecte les catégories voulues aux paramètres

Boucle la gestion de paramètres depuis Diroots

Tips : glisser & déposer le bouton “Categories” pour dupliquer les catégorie d’un paramètre sur un autre.

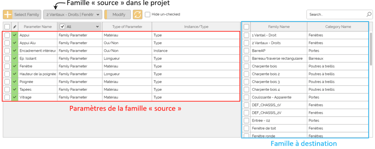

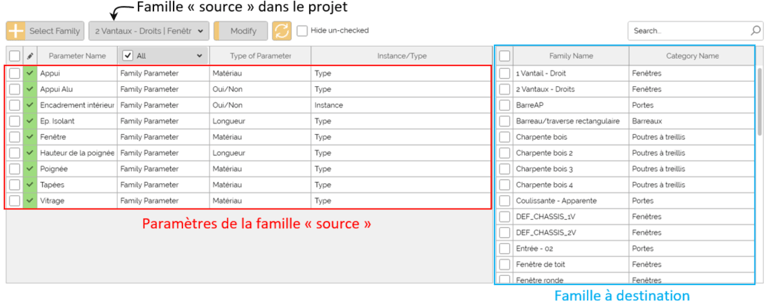

Transfer :

Assure le transfert de paramètre(s) d’une famille à une autre famille.

Les paramètres présents au sein même d’une famille peuvent donc être récupérés et appliqués au sein même d’une autre famille en quelques clics... et sans ouvrir la famille !

Families :

Injecter des paramètres et attribuer une valeur DANS la famille sélectionnée (≠ des paramètres du projet

Le processus d’ouverture d’une famille pour lui appliquer des paramètres, puis de chargement dans le projet est réalisé par Diroots en arrière-plan, le tout depuis le projet.

2 possibilités pour injecter des paramètres dans des familles depuis Paramanager :

  • Créer des paramètres

  • Importer des paramètres partagés

Shared Editor :

Assure la configuration des fichiers de paramètres partagés pour ensuite pouvoir les utiliser dans un/des projet(s) :

  • Créer des paramètres puis les exporter en fichier de paramètres partagés

  • Ajouter des paramètres à un fichier de paramètres partagés déjà existants

  • Modifier et renommer des paramètres partagés déjà existants

  • Combiner les paramètres de plusieurs fichiers de paramètres partagés en 1 seul fichier

______________________________________________

3 - BCF MANAGER

Objectifs :

Gérer les BCF depuis le modèle natif Revit en :

▹ BIM Collab Cloud (plateforme collaborative) : stocke et assure la gestion des BCF synchronisation temps réel

▹ BIM Collab Zoom (visionneuse) : support de visualisation de maquettes IFC + gestion des BCF + détection de clash

En se connectant au projet de la plateforme collaborative par un compte, l’accès et la synchronisation des BCF se fait en temps réel entre la visionneuse et le plugin BCF Manager.

  • créant des BCF

  • visualisant des BCF

  • modifiant des BCF

__________________________________________

❖ Dans la pratique :

L'utilisation du plugin dépend de l'environnement dans lequel évolue le projet.

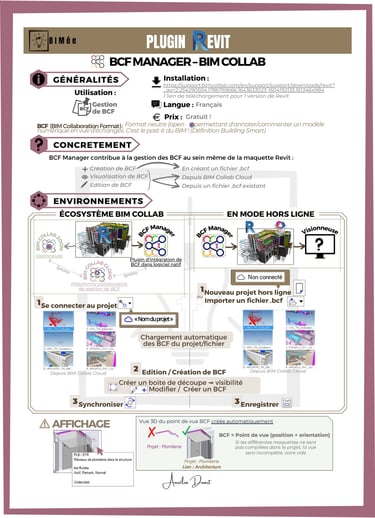

⇩ Télécharger la fiche mémo de BCF Manager ! ⇩

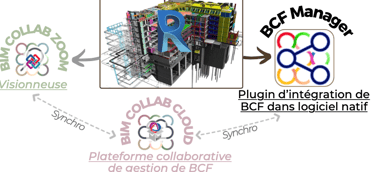

➱ via BIM Collab Cloud :

▹ BCF Manager (Plugin Revit) : gestion des BCF dans Revit

Une fois connecté au compte BIM Collab Cloud, les BCF sont chargés automatiquement.

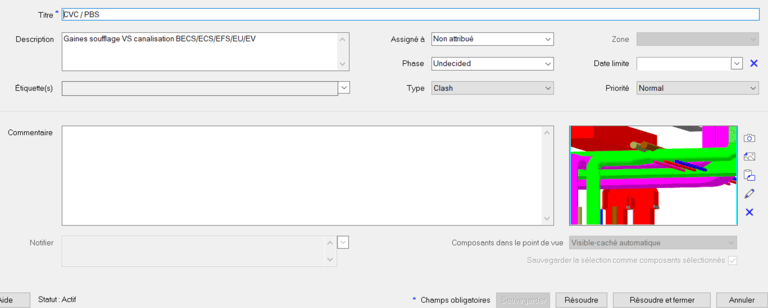

Visualisation, création et modification des BCF puis synchronisation en un clic

(”Synchroniser”) !

En étant connecté, il est possible de mentionner un membre du projet (choix des adresses mail du projet) qui reçoit alors une notification, comme depuis la visionneuse.

BCF (BIM Collaboration Format) : Format neutre – open - permettant d'annoter/commenter un modèle numérique en vue d'échanges. C'est le post-it du BIM ! (Définition Building Smart)

Un BCF inclut :

  • Un titre, une description et des commentaires

  • Un niveau de priorité (mineur, normal, urgent, etc)

  • Des informations temporelles : date d’échéance, phase

  • Un assignement : à un membre spécifique du projet à qui est adressé l’échange

  • Des photos ou captures d’écran

  • Une zone de vue géolocalisée sur le problème

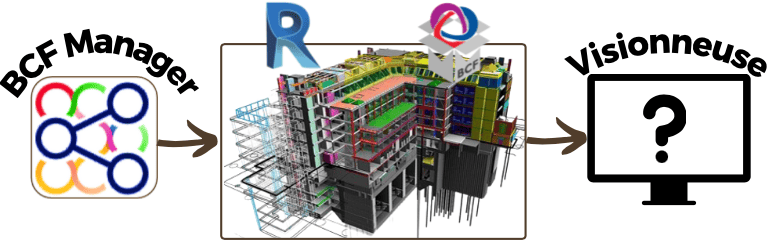

➱ En mode hors ligne :

La gestion des problèmes est tout aussi fluide mais non-centralisée.

Charger un fichier .bcf pour accéder aux problèmes

ou

Créer un nouveau un fichier .bcf

Visualisation, création et modification des BCF puis export du fichier (”Enregistrer”) !

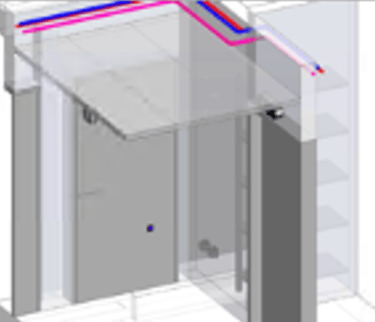

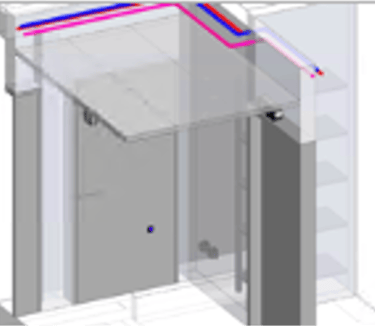

Affichage du point de vue du BCF :

En sélectionnant un BCF, celui-ci ouvre un point de vue centré (ou non) sur le problème repéré. Cette “boîte de vue” est donc géolocalisée dans le projet et orientée comme enregistrée lors de la création du BCF.

Ce point de vue dépend des maquettes chargées.

❖ Point de vigilance :

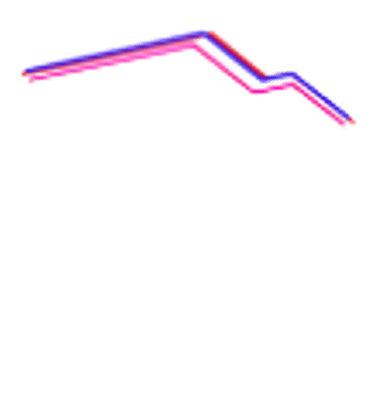

Maquette active : Plomberie

Maquette liée : -

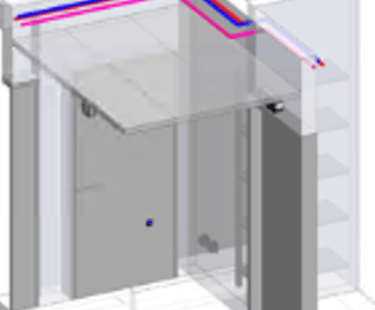

Maquette active : Plomberie

Maquette liée : Architecture

4 - IFC

Objectifs :

Améliorer l'intéropérabilité des fichiers IFC

Dans la pratique :

La traduction de données (géométriques et alphanumériques) entre le format RVT et l’IFC est compliquée puisqu’il s’agit de transmettre des informations fiables, justes et selon les normes internationales.

Revit intègre en interne des "interpréteurs" IFC, mais les améliorations d’interopérabilité sont plus fréquentes que les versions annuelles de Revit. Pour ne pas travailler avec des processus obsolètes, ce plugin IFC indépendant permet d’assurer la qualité d’échanges IFC : la lecture et l’écriture des fichiers IFC intégrés/exportés dans Revit.

Il est donc fortement recommandé d’installer ce plugin dès que l’utilisation de fichiers IFC est de mise sur un projet.

Une fois le plugin installé, l’interface des échanges IFC ne change pas. Que ce soit pour l’import, le lien ou l’export d’IFC, la mise à jour est “invisible”, ou presque...

(Moteur open source)
❖ Les + :

Des fichiers de paramètres partagés IFC

Lors de l'installation du plugin, des fichiers de paramètres partagés sont également installés

__________________________________________

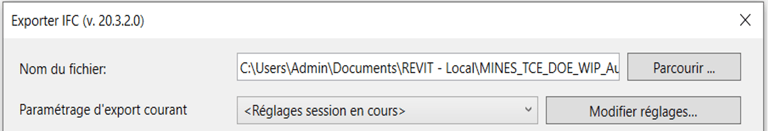

Comme il est difficile de voir si le plugin est installé ou non, il suffit de surveiller la version dans la boîte de dialogue d’export :

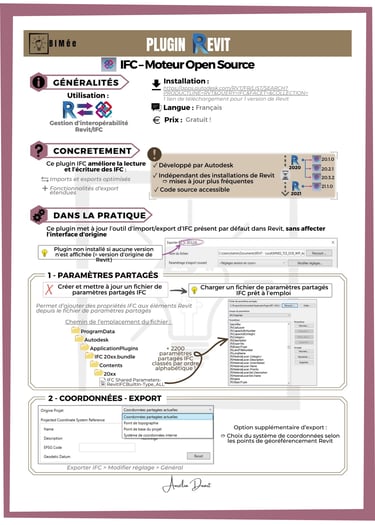

⇩ Télécharger la fiche mémo de IFC ! ⇩

(si aucune version n’est indiquée, le plugin n’est pas installé... Il faut donc il remédié !)

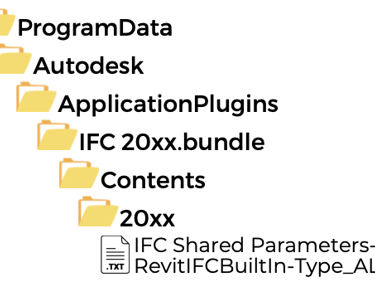

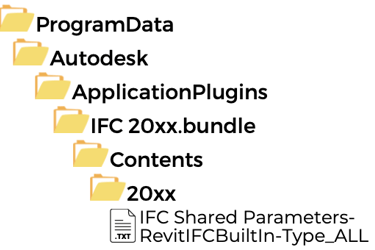

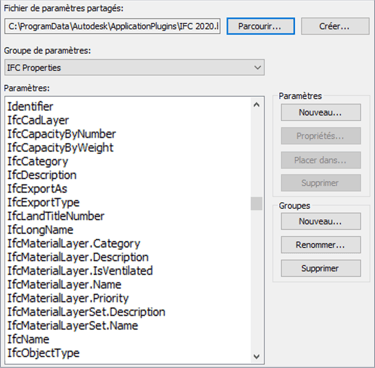

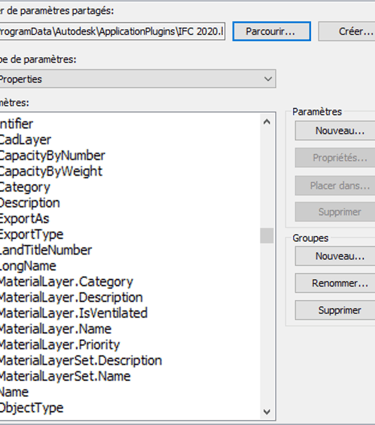

IfcName”, “ZoneName”, “IfcSite”, “SiteDescription”, “ClassificationCode”, “IfcLongName”, “IfcExportAs”, etc sont des paramètres incontournables à inclure dans le projet pour un export complet et conforme. Grâce au plugin, il suffit de les importer sous le chemin suivant :

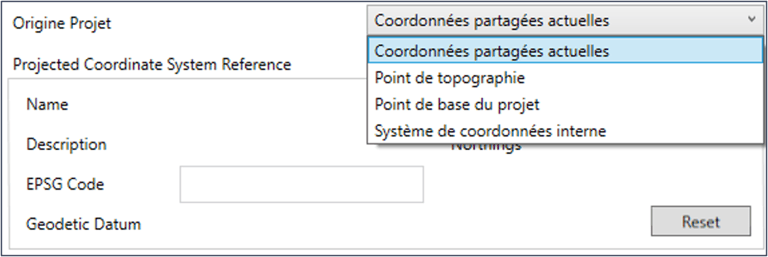

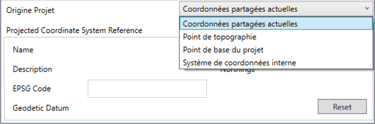

Choix du système de coordonées

Le géoréférencement est une étape clé à respecter pour assurer l’interopérabilité. Sur Revit, il se paramètre par le biais de point de base, point de topographie et coordonnées partagées.

Lors d’un export classique sans plugin, impossible d’avoir la main mise dessus. Tandis qu’avec le plugin, il est possible de choisir quel type de coordonnées est valable pour l’export.

Exporter > IFC > Modifier réglages > Onglet “Général”

5 - ONE FILTER

Objectifs :

Sélectionner plus précisément des éléments, en :

(Diroots)
❖ Dans la pratique :

Toutes ces fonctions s’organisent autour de 6 onglets :

  • Filtrant des familles par catégorie, paramètres ou attributs

  • Trouvant les familles dans les pièces, zones, surfaces

  • Colorer les familles selon des valeurs de paramètres

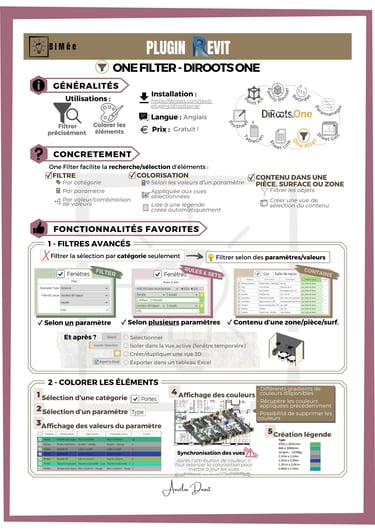

⇩ Télécharger la fiche mémo de One Filter ! ⇩

__________________________________________

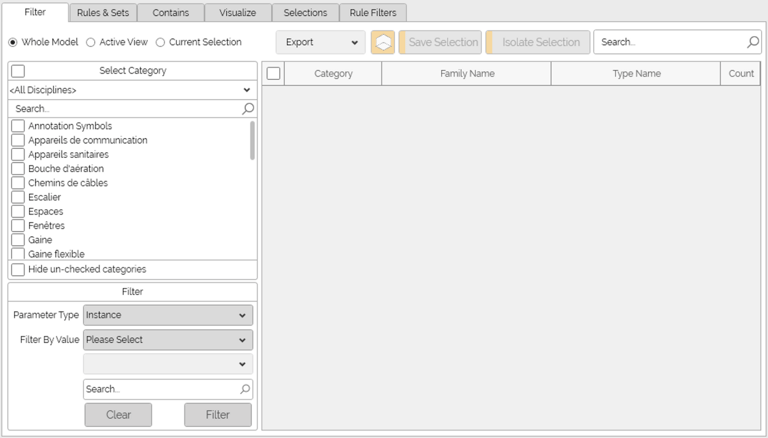

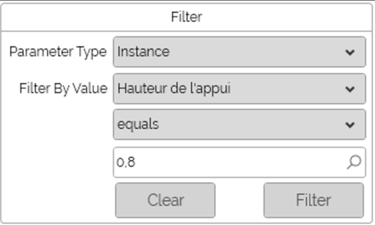

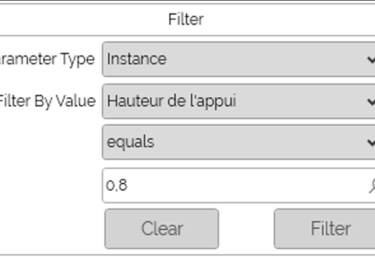

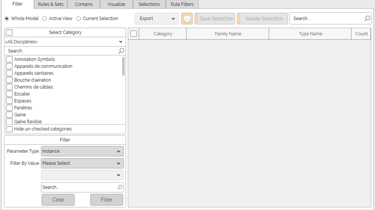

Filtrer :

Cet outil permet de filtrer les familles selon un paramètre (de type ou d’occurence) sur une ou plusieurs catégorie(s)

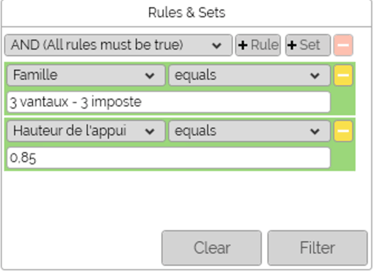

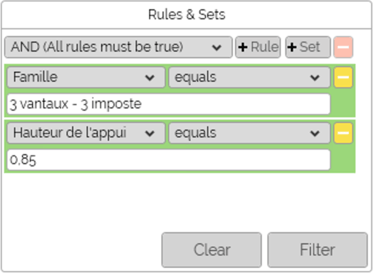

Rules & sets :

Cet outil filtre les familles selon une combinaisons de plusieurs paramètres, comme pour les règles et les jeux de filtres (AND/OR) de Revit.

Contains :

Après avoir sélectionner les familles voulues dans la pièce, zone ou surface recherchée, les familles sont filtrées grâce à cette commande.

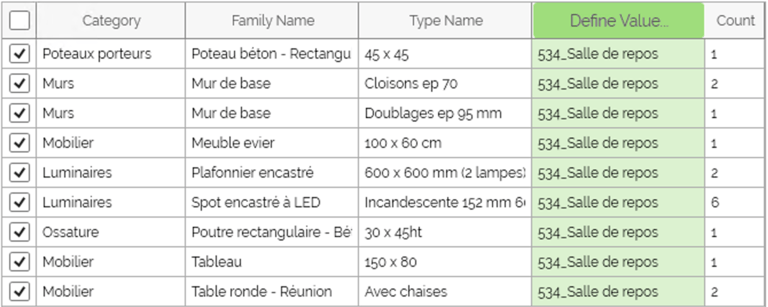

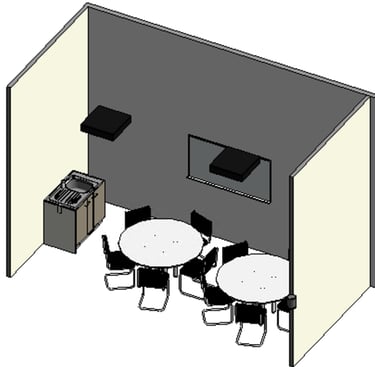

Visualize :

Cet onglet colorie les familles selon les valeurs d’un paramètre. Les couleurs peuvent être :

  • appliquées à la vue active

  • aux vues sélectionnées (tous types de vues)

  • liées à une légende (une vrai ! créée automatiquement)

  • retirées des vues

Selections :

Chacun des onglets précédents est doté d’un bouton “Save selection”, qui enregistre les éléments selectionnés depuis les filtres effectués. Cet onglet regroupe donc ces jeux de sélection personnalisés.

Rule filter :

Rule filter correspond aux filtres de Revit, créés dans le projet. One filter apporte une valeur ajoutée en proposant la sélection des éléments du filtre dans les vues.

❖ Les + :

Filtrer les éléments : → Dans le modèle entier     → Dans la vue active    → Dans la sélection active

Exporter la sélection dans un tableau Excel

Isoler la sélection dans la vue active

Créer/dupliquer une vue 3D de la sélection

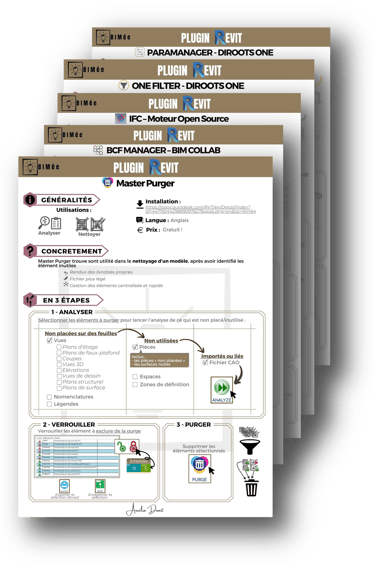

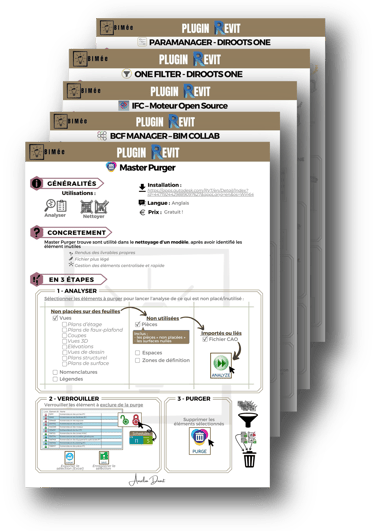

⇩ Télécharger les 5 fiches mémos des plugins Revit ! ⇩
